如何利用規范標識提升工廠車間的運轉效率和安全性？

發表時間：2022-03-31 09:00
安全色和安全標識是現代工廠作業中的基本元素，也應是每個工廠管理者與作業人員需要掌握的知識。那些視覺標識通常是根據總舵的經驗總結而形成，每一個細節都藏著大學問，這些對于規范工廠物料堆放、提升工廠作業的秩序和安全性都有著重要的意義！

今天小編就為大家揭開工廠車間劃線及標識的管理標準，快來了解一下~


區域標識規范標準
1

車間主干道


適用范圍：通道、行人、車輛行駛路線定位；
地標線要求：寬度：4cm；顏色：黃黑色。


圖片


2

區域、崗位


適用范圍：大面積物品存放區域劃分，個人崗位活動區域；
地標線要求：寬度：4cm；顏色：黃色。


圖片


3

良品區


適用范圍：適用于合格產品存放；
地標線要求：寬度：4cm；顏色：綠色。
備注：第一種適用于區域中間劃分；第二種適用于4邊通道區域劃分。


圖片


4

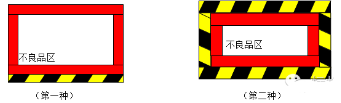

不良品區


適用范圍：適用于不合格產品存放；
地標線要求：寬度：4 cm；顏色：紅色。
備注：第一種適用于區域中間劃分；第二種適用于4邊通道區域劃分。

圖片


5

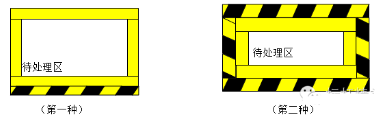

待處理區

適用范圍：適用于不確定待處理產品存放；
地標線要求：寬度：4cm；顏色：黃色。
備注：第一種適用于區域中間劃分；第二種適用于4邊通道區域劃分。

圖片


6

消防區域

適用范圍：適用于消防器材和區域；
地標線要求：寬度：4cm；顏色：紅白色。
備注：第一種適用滅火器劃分；第二種適用于消防栓通道區域劃分。

圖片


7

車輛定位

適用范圍：適用于適用于小叉車、推車等車類存放地存放；
地標線要求：寬度：4cm；顏色：黃色。

圖片


8

物品定位

適用范圍：適用于物品定置管理；
地標線要求：寬度：4cm；顏色：黃色。


圖片

參考圖例：
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片
圖片


常用的標識線規范畫法


1、地面通道線、區域劃分線




（1）線型

A類--黃色油漆實線

線寬 60mm：原則上用于物品定位線；
線寬 80mm：原則上用于設備區域線；
線寬120mm：原則上用于主通道線。
圖片

B類--黃色油漆虛線


線寬60mm：大型工作區域內部劃分線，允許穿越的通道線（可虛實結合）。

圖片
C類--紅色實線

線寬60mm：不良品擺放區的劃分線（碰到三面圍墻處，第四面地面劃一條紅色實線）。
圖片


D類-黃色與黑色組成的斜紋斑馬線（傾斜45o）


危險品區域線、警示區域線，消防通道線。

圖片

（2）定位線


A類—設備的定位：


所有設備與工作臺的定位均用黃色四角定位線，工作臺的四角定位線的內空部分注明“XX工作臺/設備”字樣。

圖片

B類—不良品區（廢棄物的回收桶、箱、不良品放置架）定位


用紅色線，如果定位范圍小于40cm×40cm，則直接采用封閉實線框定位。

圖片


C類—消防器材、油類、化學品等危險物品的的定位

使用紅白警示定位線。
圖片

D類—物料碼放架與形狀規則的常用物品、所有可以移動或容易移動的設備的定位

使用黃色四角定位線。
圖片
E類—消防栓、配電柜等禁放物品的開門區域處的定位

使用黃白相間的斑馬式填充線。
圖片
圖片


F類—移動式設備的定位（如液壓叉車、電動叉車、物料周轉車等）

使用黃線四周定位線，并標明起動方向。
圖片
G類--貨架的定位
圖片

H 類--門開閉線
圖片


I 類--限高線

圖片

J類--警示范圍線


設置在墻面的消防栓；配電柜、配電箱、電氣控制柜等；提醒作業操作注意的區域、提醒行走注意的區域、提醒碰頭的部位等。
圖片
K類--臺面物品定位

待加工零件、已加工零件、作業工具，檢查工具、記錄表、小物盒。


圖片

2、通道劃線



圖片


圖片

（資料來源于網絡）


以上便是小編收集整理的有關于工廠車間規范標識的干貨知識，希望能夠對大家有所幫助！
